Encontram-se disponíveis cerca de 100 tipos de códigos de barras no mundo. A seguir há uma introdução aos códigos de barras CODE39.
CODE 39
O CODE 39 é o código de barras desenvolvido pela Intermec Corporation em 1975. Um total de 43 caracteres, incluindo números, caracteres alfabéticos e alguns símbolos pode ser incluído no código de barras. Uma vez que é possível manusear caracteres alfabéticos, o CODE 39 é indispensável nos campos industriais e utilizado em setores de FA como automóveis e produtos eletrônicos. O código é padronizado pelo AIAG (Automotive Industry Action Group) nos EUA.
Composição do CODE 39
O CODE 39 tem seu nome derivado de seus padrões de barras e espaços, com 3 de 9 barras e espaços sendo largos. A composição básica é a seguinte:
・Uma letra (caractere) é representada por 9 barras e espaços.
・Asteriscos (*) são aplicados ao início e fim do código de barras. (Caractere de início/parada)

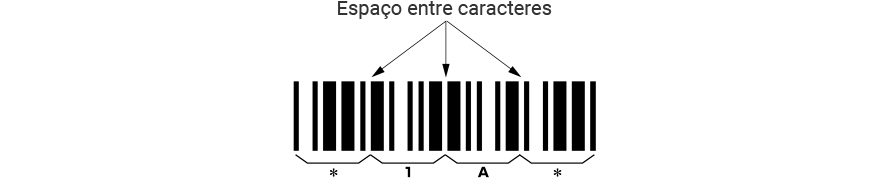

・A distância entre os caracteres é denominado “espaço entre caracteres”. No geral, a largura do espaço é a mesma que a largura da barra estreita. (A largura máxima é determinada para ser de 3 a 5,3 vezes mais larga que a da barra estreita.)
Composição dos caracteres do CODE 39
A tabela a seguir mostra a composição de caracteres do CODE 39.
O CODE 39 pode representar caracteres que incluem números (0 a 9), caracteres alfabéticos e símbolos (-, ., _(espaço), *, $, /, +, %).
| Caractere | Padrão de barras | Caractere | Padrão de barras | Caractere | Padrão de barras |
|---|---|---|---|---|---|
| 0 |  |
F |  |
T |  |
| 1 |  |
G |  |
U |  |
| 2 |  |
H |  |
V |  |
| 3 |  |
I |  |
W |  |
| 4 |  |
J |  |
X |  |
| 5 |  |
K |  |
Y |  |
| 6 |  |
L |  |
Z |  |
| 7 |  |
M |  |
- |  |
| 8 |  |
N |  |
. |  |
| 9 |  |
O |  |
ESPAÇO |  |
| A |  |
P |  |
$ |  |
| B |  |
Q |  |
/ |  |
| C |  |
R |  |
+ |  |
| D |  |
S |  |
% |  |
| E |  |
* |  |
Características do CODE 39
・Uma vez que o CODE 39 representa não apenas números, mas também caracteres alfabéticos e símbolos.
・O caractere de início/parada é um asterisco (*).
・São usadas 9 barras e espaços para representar um caractere. Mais barras e espaços que outros códigos fornece menos leituras incompletas, alta confiabilidade e o maior tamanho de um código de barras.
Quando os dados requerem caracteres alfabéticos, o CODE 39 é ideal.
Aplicações do CODE 39
O CODE 39 é utilizado principalmente em aplicações industriais.
Etiqueta do AIAG
A etiqueta do AIAG (Automotive Industry Action Group, Grupo de Ação do Setor Automotivo) é a etiqueta de código de barras padronizada por seu setor para a verificação de recebimentos de peças automotivas nos EUA. A etiqueta é fixada a contêineres de peças automotivas sem defeitos. Cada recebimento das peças é confirmado pela leitura da etiqueta.
Codabar
O Codabar é o código de barras desenvolvido pela Monarch Marking Systems em 1972. É o código de barras introduzido no estágio inicial, após o “2 de 5”. É amplamente utilizado para aplicações que requerem números de série, como gestão de bancos de sangue, tíquetes para serviços de entrega porta a porta e cartões de membros.
Composição do Codabar
O Codabar apresenta 4 barras e 3 espaços (7 elementos no total), com cada largura estreita ou larga representando um caractere (letra).
A composição básica do Codabar é a seguinte:
・7 barras e espaços representam um caractere.
・A, B, C ou D são aplicados ao início e fim do código de barras.
(caractere de início/parada)
* O caractere de início/parada tem qualquer combinação
de A––––A, B––––B, A––––C, D––––A, etc.
・O espaço entre caracteres é o mesmo que o do CODE 39.
Composição dos caracteres do Codabar
O Codabar pode representar caracteres que incluem números (0 a 9), caracteres alfabéticos (A, B, C e D) e símbolos (-, $, /, ., +).
| Caractere | Padrão de barras | Caractere | Padrão de barras |
|---|---|---|---|
| 0 |  |
- |  |
| 1 |  |
$ |  |
| 2 |  |
: |  |
| 3 |  |
/ |  |
| 4 |  |
. |  |
| 5 |  |
+ |  |
| 6 |  |
A |  |
| 7 |  |
B |  |
| 8 |  |
C |  |
| 9 |  |
D |  |
Características do Codabar
A leitura omitida é menos provável com o Codabar que com o ITF. É possível um tamanho menor do código de barras em comparação ao CODE 39.
Porém, isso não significa que a leitura omitida nunca ocorra com o Codabar. Caso a qualidade da impressão do código de barras seja ruim, a leitura omitida tende a ocorrer como mostrado abaixo.
Se um caractere for impresso mais largo do que deveria ser, o caractere é considerado um caractere de parada e a leitura omitida é provocada de acordo com isso.
Um ponto
Para evitar a leitura omitida, é recomendado aplicar a mesma forma utilizada no ITF, usando a função de “designação de dígitos” para o leitor de código de barras, onde somente são lidos os números especificados de dígitos.

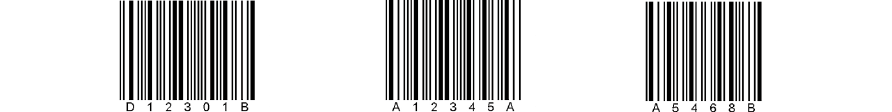

A disponibilidade de qualquer combinação de caracteres de início/parada permite uma utilização versátil.
Por exemplo, A––––A é usado para o preço de lista, A––––C para o desconto especial e C––––C para o preço em vendas promocionais.
Aplicações do Codabar

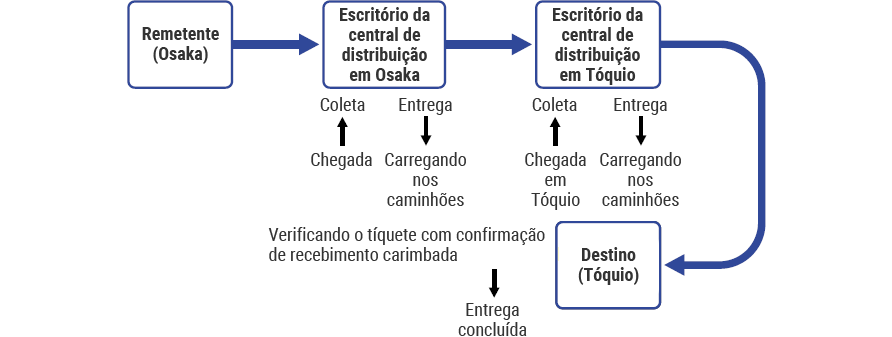

Tíquetes para serviço de entrega porta a porta (exemplo no Japão)
O número do tíquete para consulta está incluído no código de barras.
As datas de coleta e entrega dos produtos podem ser encontradas facilmente por meio da leitura do código de barras em qualquer escritório da central de distribuição em qualquer área local. Todas as consultas de clientes podem ser respondidas instantaneamente de acordo com isso.
Banco de sangue
O Codabar também é aplicado a tubos de ensaio de exames de sangue (amostras) a fim de confirmar a ID individual.
