Encontram-se disponíveis cerca de 100 tipos de códigos de barras no mundo. A seguir há uma introdução aos códigos de barras ITF.
ITF
ITF é a abreviatura de “Interleaved Two of Five” (Intercalado 2 de 5). É amplamente utilizado como o código de distribuição padrão impresso em caixas de papelão corrugado.
Há vários tipos denominados “2 de 5”, como mostrado abaixo. Todos esses representam um caractere utilizando a mesma composição consistindo em 2 barras largas (espaços) entre 5 barras (espaços).
Embora suas composições sejam semelhantes, o código é completamente diferente.
Um ponto
Variações de “2 de 5”
| “Intercalado 2 de 5” | Os detalhes são explicados neste capítulo. |
|---|---|
| “2 de 5” Industrial | No passado, esse código era utilizado em aplicações industriais. Uma vez que esse código atribui informações apenas a barras, não a espaços, o tamanho do código aumenta. Não é utilizado em muitas áreas atualmente, exceto para gestão de distribuição. |
| “2 de 5” em Matriz | Esse código é diferente do “2 de 5” Industrial porque as barras e os espaços contêm informações. |
| “2 de 5” COOP | Esse código é utilizado em organizações de cooperativas de consumidores (co-op) e denominado código COOP. |
| IATA | Esse código é utilizado para a gestão de cargas aéreas pela IATA (International Air Transport Association, Associação Internacional de Transporte Aéreo). |
Composição do ITF
・O ITF utiliza 5 barras (espaços) para representar um caractere. Uma vez que as duas barras entre as cinco são largas, esse é denominado “2 de 5”.

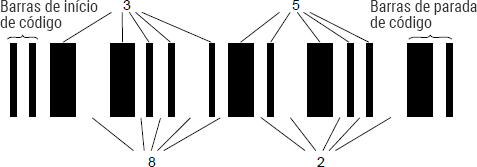

・No ITF, caracteres representados por barras são entrelaçados com caracteres representados por espaços, como mostrado abaixo.
| Caractere | Padrão de barras |
|---|---|
| INÍCIO |  |
| 2 |  |
| 3 |  |
| 5 |  |
| 8 |  |
| PARADA |  |
・O primeiro caractere é representado por 5 barras, e o segundo por 5 espaços. Portanto, o ITF sempre tem dígitos pares. (“ITF de 5 dígitos” indisponível)
・O ITF apresenta uma composição de alta densidade, uma vez que tanto as barras quanto os espaços contêm informações.
・Não é utilizado caractere de início/parada, mas são usados padrões de barras que representam o início e a parada.
Composição dos caracteres do ITF
O ITF é composto pelos caracteres da tabela a seguir. Os caracteres que podem ser representados são apenas números (0 a 9).
| Caractere | Padrão de barras | Caractere | Padrão de barras | Caractere | Padrão de barras |
|---|---|---|---|---|---|
| INÍCIO |  |
3 |  |
7 |  |
| 0 |  |
4 |  |
8 |  |
| 1 |  |
5 |  |
9 |  |
| 2 |  |
6 |  |
PARADA |  |
Características do ITF
Como o ITF é um código de barras com densidade de dados muito elevada, ele oferece as seguintes características:
・O tamanho da etiqueta pode ser menor que o de outros códigos com os mesmos dígitos.
É eficiente para imprimir códigos de barras em espaços pequenos.
・Mais dados podem ser contidos em comparação com outros códigos se o tamanho da etiqueta for o mesmo. (O número de dígitos pode ser aumentado.)
・É possível uma largura de barra maior se o tamanho da etiqueta e o número de dígitos forem os mesmos.
Se a largura da barra for maior, a leitura é fácil para o leitor de código de barras. Também é possível efetuar a leitura a longa distância.
Comparação do comprimento do código de barras
As imagens a seguir mostram uma comparação do comprimento do código de barras de cada tipo de código de barras quando são utilizadas a mesma largura da barra estreita e a mesma quantidade de informações. É evidente que o ITF é o mais curto.
(A comparação fundamenta-se nos códigos de barras de nível binário)
ITF
CODE 39
Codabar
Aplicações do ITF
・O ITF é utilizado quando mais informações são requeridas em um espaço pequeno.
・É utilizado para o código de distribuição padrão impresso nas caixas de papelão corrugado. (Os detalhes estão explicados aqui)
Desvantagens do ITF

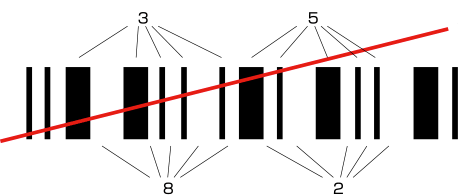

Embora o ITF conte com muitas vantagens, também apresenta a desvantagem da possível “leitura omitida” devido à sua composição. Leitura omitida significa que o código de barras representando “3852” é lido incorretamente como “38”, com alguns dígitos sendo omitidos.

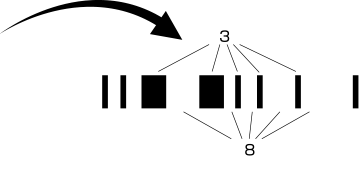

Quando o feixe de laser varre em uma direção oblíqua, como mostrado à esquerda, o código de barras é lido como “38”.
Um ponto
Quando é utilizado o ITF, o leitor de código de barras deve ser definido para o modo de operação “designação de dígitos” para evitar a leitura omitida, onde somente os números especificados dos dígitos são lidos.
Código de distribuição padrão
O código de distribuição padrão fundamentado no ITF é explicado em detalhes.
O que é código de distribuição padrão?
O código de distribuição padrão é um código de barras marcado principalmente em caixas de papelão corrugado e padronizado para o sistema de distribuição. A seção a seguir descreve como o código de distribuição padrão foi introduzido.
Necessidades do Just-in-time
Lojas varejistas, como supermercados, buscam reduzir o estoque a fim de manter o maior espaço de piso de loja possível. Para atender a essa necessidade, fabricantes e atacadistas precisam entregar os produtos pedidos sem falha e nas quantidades requeridas no momento requerido. Isso é denominado Sistema Just-in-Time (JIT). Isso acarreta a situação a seguir.

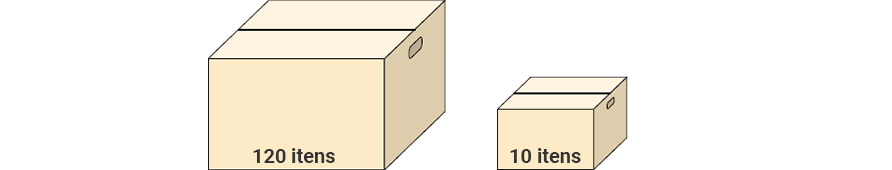

(1) Diversificação de embalagens
Os varejistas apresentam pedidos em várias quantidades de unidades, como 120 itens ou 10 itens. Portanto, são desenvolvidos diversos tamanhos de embalagem para atender tais requisitos, como 120 itens ou 10 itens.
(2) Transporte por caminhões como principal meio de distribuição
Uma vez que a quantidade para a entrega em cada ocasião diminuiu e a frequência das entregas aumentou, o transporte por caminhões exerce a maior parte da distribuição.
Porém, sob as condições atuais de tráfego, não é permitido estacionar um caminhão por muito tempo para carregar e descarregar. Portanto, as embalagens devem ser preparadas (coletadas) de forma que possam ser carregadas no caminhão que está previsto para chegar no momento específico. Se cada tíquete de pedido for verificado nesse momento, levará muito tempo para concluir o carregamento do caminhão dentro do prazo.
Criação de código de distribuição padrão
O código de distribuição padrão foi criado para atender à tendência de diversificação da distribuição. O código de distribuição padrão indica o conteúdo do código EAN dos produtos contidos na embalagem e os dados da embalagem (a quantidade de produtos na embalagem). Quando o código de distribuição padrão é lido pelo leitor de código de barras, o item e a quantidade dos produtos são conhecidos instantaneamente. Isso permite que muitas coisas no sistema de distribuição sejam racionalizadas, como “coleta”, “agrupamento”, “verificação de produto”, “controle de estoque” e “retirada de estoque”.
Composição do código de distribuição padrão

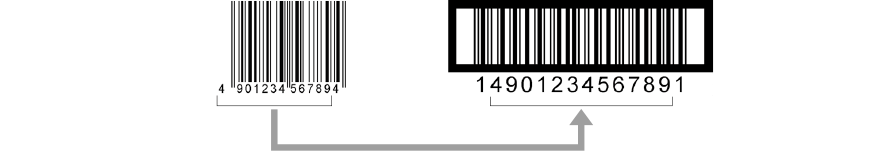

O código de distribuição padrão consiste no código EAN do produto embalado e no código de identificação de distribuição pré-fixado.
- Código JAN
- Código de distribuição padrão

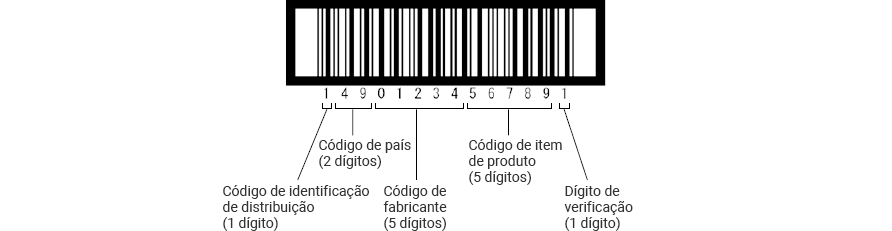

A combinação dos dados é a seguinte.
Um ponto
Não é necessário registrar um novo código de fabricante, uma vez que o código de fabricante do EAN pode ser usado para o código de distribuição padrão.
Atribuição do código de identificação de distribuição
O código de identificação de distribuição representa a quantidade e o conteúdo dos produtos combinados na embalagem, utilizando 1 dígito. Para a indicação da quantidade, isso não representa a quantidade real do produto na embalagem, e o código correspondente à quantidade é definido pelos usuários.
Código de identificação
| Código de identificação de distribuição | Descrição |
|---|---|
| 0 | Embalagem contendo produtos misturados |
| 1 a 7 | Quantidade do mesmo produto na embalagem |
| 8 | Reservado |
| 9 | Versão Add-on acrescentada |
Consulte aqui para a versão Add-on

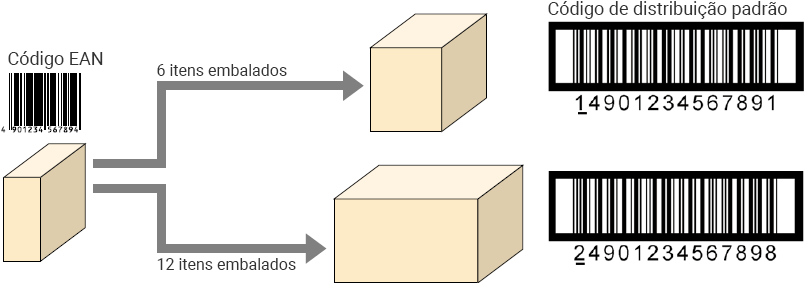

Exemplo: Se os mesmos produtos forem embalados de forma diferente, são utilizados códigos de identificação de distribuição diferentes.
- Código EAN
- Código de distribuição padrão
Tamanho padrão do código de distribuição padrão
O tamanho do código de distribuição padrão pode ser ampliado ou reduzido dentro da faixa de ampliação de 0,25 a 1,2 com base na largura padrão da barra estreita de 1 mm (taxa de ampliação: 1). (Ampliação de 0,625 a 1,2 é aplicada para exportação.) O comprimento do código de barras com cada ampliação é demonstrado a seguir.
(O comprimento do código de barras inclui as zonas quietas.)

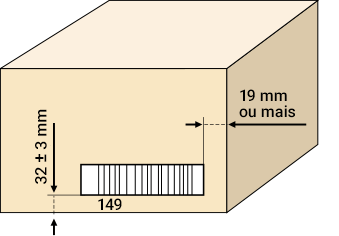

Especificações dos locais de impressão
| Ampliação | Comprimento do código de barras |
|---|---|
| 1,2 | 171mm |
| 1,0 | 143mm |
| 0,8 | 114mm |
| 0,625 | 89mm |
| 0,40 | 57mm |
| 0,25 | 36mm |
Por que o ITF é utilizado?
O ITF permite uma largura de barra estreita mais larga em comparação a outros códigos se o tamanho da etiqueta e o número de dígitos forem os mesmos. Portanto, mesmo as impressoras com baixa qualidade de impressão podem imprimir o código ITF. Além disso, a largura de barra estreita mais larga permite que o código de barras seja lido a partir de uma longa distância.

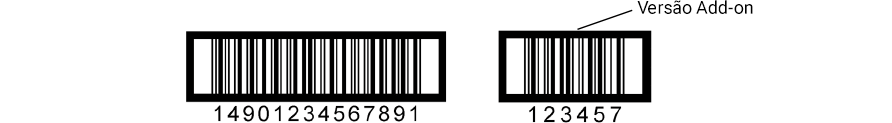

O que é a versão Add-on?
A versão Add-on é o código acrescentado após a versão padrão. É utilizada para produtos como presunto e salsichas, cujos preços variam de acordo com o peso de cada embalagem individual. A versão Add-on consiste em cinco dígitos que representam o valor medido e mais um dígito de verificação. Caso seja necessário um ponto decimal, esse deve ser colocado entre o terceiro e o quarto dígito. Em vez da versão Add-on, atualmente é utilizado o “GS1-128” com base no CODE 128 como um código para representar valores medidos.

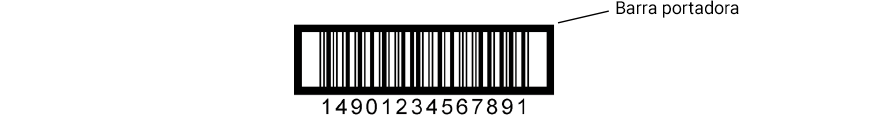

Barra portadora
Códigos de barras são impressos em caixas de papelão corrugado utilizando impressão flexográfica (o método de impressão que utiliza uma prensa de liberação de resina ou borracha). Uma vez que a superfície do papelão corrugado não é completamente plana, a pressão de impressão da prensa flexográfica não é aplicada de maneira uniforme. Isso pode causar um código de barras distorcido. Um código de barras portador é utilizado para impedir que a pressão da impressão direta seja concentrada no código de barras e para manter a pressão de impressão de forma uniforme.
